મુખ્ય તકનીકી સુવિધાઓ

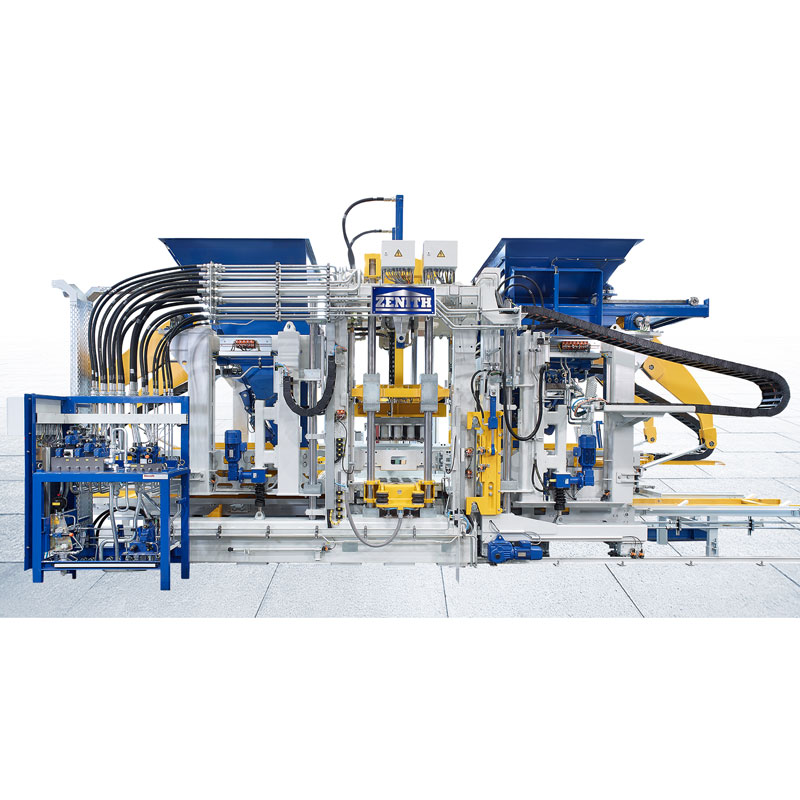

1) તમે અમારી ફેક્ટરીમાંથી Zenith 1500 સિંગલ પેલેટ બ્લોક મેકિંગ મશીન ખરીદવા માટે ખાતરીપૂર્વક આરામ કરી શકો છો. અલ્ટ્રા-ડાયનેમિક નામની ઉચ્ચ ગુણવત્તાવાળી સર્વો કોમ્પેક્શન સિસ્ટમનો અર્થ ખૂબ જ ઉચ્ચ કોમ્પેક્શન અને અત્યંત ગતિશીલતા છે. તેથી તે ઉચ્ચ ગુણવત્તાવાળા ઉત્પાદનોના ઝડપી અને કાર્યક્ષમ ઉત્પાદનની ખાતરી આપે છે. ખાસ કરીને મોટા જથ્થાવાળા ઉત્પાદનો માટે અને પ્રીમિયમ ઉત્પાદનો માટે, જે પૂર્વ અને મધ્યવર્તી કંપન સાથે ઉત્પન્ન થાય છે, આ વાઇબ્રેશન સિસ્ટમ ઘણા ફાયદાઓ પ્રદાન કરે છે. સિસ્ટમ ઇકો-ફ્રેન્ડલી અને ઓછા જાળવણી ઉત્પાદનને ટેકો આપતા ઓઇલ બાથ વિના કામ કરે છે.
2) વાઇબ્રેશન ટેબલ, મોટર ક્રોસ બીમ અને ફ્રેમ સાઇડ પાર્ટ્સ માટે સ્ક્રુ ફીટીંગ્સનો ઉપયોગ આ ઝેનિથ 1500 સિંગલ પેલેટ બ્લોક મેકિંગ મશીનની વિશેષ વિશેષતા છે. તે બજારમાં અનન્ય છે કારણ કે તે ગ્રાહકની ઉત્પાદન પરિસ્થિતિઓને અનુકૂલન કરી શકે છે. સ્ક્રૂ કરેલ બાંધકામ પ્રતિરોધક જોડાણો અને ઉત્તમ સ્થિરતા પણ પ્રદાન કરે છે.

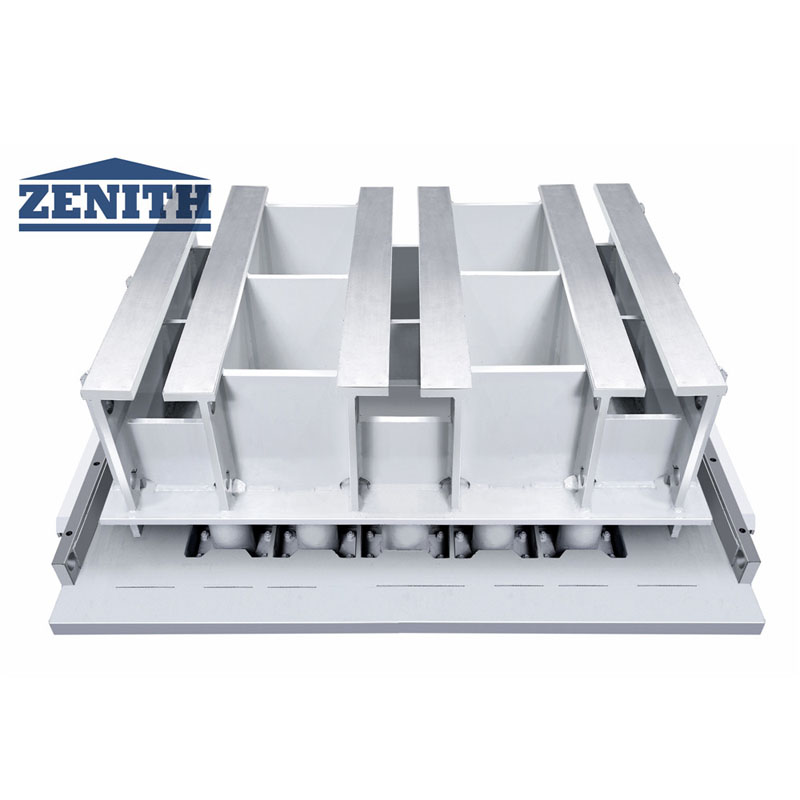

3) વાયુયુક્ત મોલ્ડ ક્લેમ્પિંગ ઉપકરણ સરળ બીબામાં ફેરફાર માટે પ્રદાન કરે છે. મોલ્ડને વધુ ફાસ્ટનિંગ વગર સ્થિત કરવામાં આવે છે-દા.ત. મોલ્ડ ધારક પર બોલ્ટ. તે વાયુયુક્ત રીતે સંચાલિત ક્લેમ્પિંગ લિવર્સ દ્વારા નિશ્ચિત છે. પૂર્વ અને મુખ્ય કંપનના વ્યક્તિગત ગોઠવણોને કારણે શ્રેષ્ઠ કંપન પરિણામો અને લાંબો મોલ્ડ જીવન સમય પ્રાપ્ત થાય છે. મોલ્ડ ક્લેમ્પિંગ ડિવાઇસને હવે અન્ય મશીન અને મોલ્ડ ઉત્પાદકોની મોલ્ડ ફાસ્ટનિંગ સિસ્ટમ્સ માટે અનુકૂળ કરી શકાય છે.
4) ઝેનિથ 1500 સિંગલ પેલેટ બ્લોક મેકિંગ મશીન માટે એક નવું ટ્રાવર્સ વિકસાવવામાં આવ્યું છે જે સ્તંભોને બાજુમાંથી વ્યક્તિગત રીતે દૂર કરવાની મંજૂરી આપે છે. આ નવી સુવિધા જાળવણી કાર્ય દરમિયાન ઘણો સમય બચાવે છે અને આ વિનિમય વધુ સુરક્ષિત રીતે અને ઓછા પ્રયત્નો સાથે કરી શકાય છે. કૉલમ સહિત આ એસેમ્બલીની સમગ્ર ભૂમિતિ અગાઉના મશીન ZENITH 1500 જેવી જ છે. હાલના મશીનો પર આ નવા ટ્રાવર્સને રિટ્રોફિટ કરવું શક્ય છે.

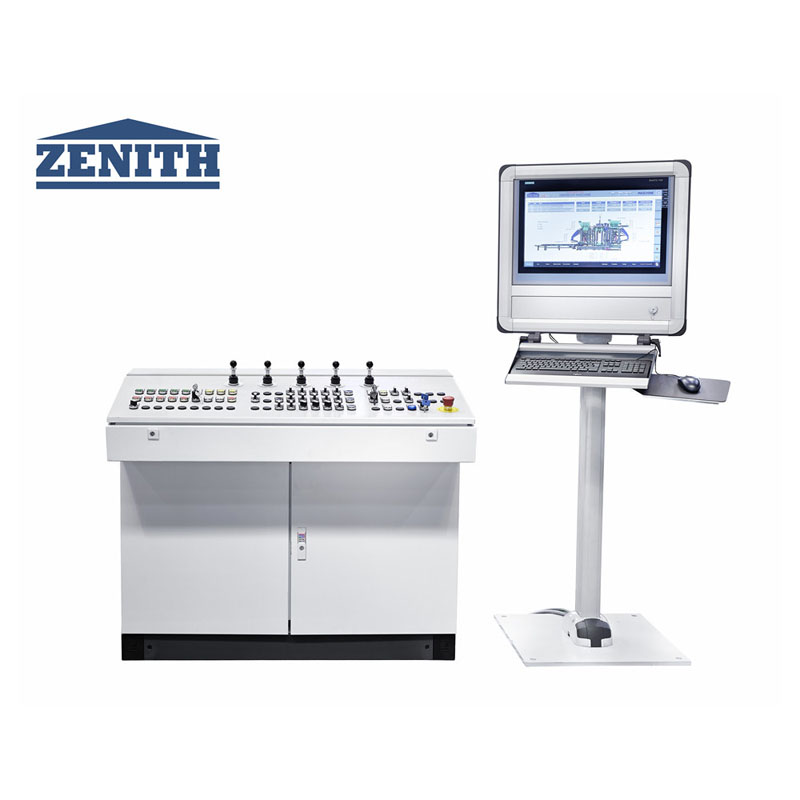

5) 5) સ્વ-સ્પષ્ટીકરણાત્મક અને સાહજિક રીતે વિઝ્યુલાઇઝેશન કન્સેપ્ટ મશીન ઓપરેશનને સરળ રીતે શીખવવાની ખાતરી આપે છે. નવી ડાયગ્નોસ્ટિક ડિઝાઇન શ્રેષ્ઠ ગોઠવણો પસંદ કરવામાં ઓપરેટરોને સમર્થન આપે છે. સમય-વપરાશ મુશ્કેલી શૂટિંગ હવે જરૂરી નથી અને ઉત્પાદન ડાઉનટાઇમ ન્યૂનતમ ઘટાડવામાં આવે છે. નવીનતમ ડેટાબેઝ તકનીકનો ઉપયોગ કરીને, બધી માહિતી રેકોર્ડ, મૂલ્યાંકન અને સંગ્રહિત કરી શકાય છે. સંપૂર્ણ પ્લાન્ટ નેટવર્કિંગને કારણે આ ડેટા ગમે ત્યાં ઉપલબ્ધ છે.
ટેકનિકલ ડેટા
ઝેનિથ 1500 સિંગલ બ્લોક મેકિંગ મશીનનું મૂળભૂત રૂપરેખાંકન | |
મહત્તમ બોર્ડનું કદ | 1,400 mm x 1,200 mm x 14 mm |
મોલ્ડિંગ વિસ્તાર | મોલ્ડના લેઆઉટ ડ્રોઇંગ મુજબ |
ઉત્પાદન કદ | 50mm-500mm |
ઓટોમેટિક સોન કારના ટેકનિકલ પરિમાણો | |
મહત્તમ લોડ ક્ષમતા | 15 કિગ્રા |
મહત્તમ નિવેશ રેક દીઠ લોડ ક્ષમતા | ડિઝાઇન તરીકે |
નિવેશ રેકના દરેક બે સ્તરોમાં મહત્તમ લોડ ક્ષમતા | ડિઝાઇન તરીકે |
સપોર્ટ કૌંસની અંદરની પહોળાઈ | 1,060 મીમી |
નિવેશ રેકના સ્તરો | યોજના તરીકે ડિઝાઇન કરવામાં આવી છે |
નિવેશ રેકનું અંતર | ડિઝાઇન તરીકે |
મધર કાર ડ્રાઇવિંગ પાવર | વેલ 11KW |
ઉત્પાદન ઊંચાઈ | |
મહત્તમ ઊંચાઈ | 500 મીમી |
મિનિ. ઊંચાઈ | 30 મીમી |
સ્ટેકીંગ ઊંચાઈ | |
મહત્તમ સ્ટેકીંગની ઊંચાઈ (પેલેટ સહિત) | 1,800 મીમી |
મહત્તમ ઉત્પાદન ક્ષેત્ર (પ્રમાણભૂત કદના ઉત્પાદન હેઠળ) | 1,350*1,050mm |
પેલેટનું કદ (પ્રમાણભૂત) | 1,400*1,100mm |
સ્ટીલ પ્લેટની જાડાઈ | 14 મીમી |
બેઝ મટિરિયલ સિલો વોલ્યુમ | |
પિગમેન્ટ સિલો સિવાય | 1,500 લિ |
મશીનની ઊંચાઈ | |
પિગમેન્ટ ઉપકરણને બાદ કરતાં | 35T |
પેલેટ કન્વેયર | 1.6T |
હાઇડ્રોલિક ઉપકરણ | 3.2T |
મશીનનું કદ | |
મહત્તમ કુલ લંબાઈ | 8,250 મીમી |
મહત્તમ કુલ ઊંચાઈ | 4,650 મીમી |
મહત્તમ કુલ પહોળાઈ | 3,150 મીમી |
મશીન ટેકનિકલ પરિમાણો/ઊર્જા વપરાશ | |
વાઇબ્રેશન સિસ્ટમ | સર્વો વાઇબ્રેશન સિસ્ટમ |
વાઇબ્રેશન ટેબલ | મહત્તમ: 175KN, 60HZ |
ટોચનું કંપન | મહત્તમ: 32KN |
હાઇડ્રોલિક દબાણ | |
કુલ પ્રવાહ | 540L/મિનિટ |
ઓપરેટિંગ દબાણ | 180 બાર |
મહત્તમ શક્તિ | 140 KW |
નિયંત્રણ સિસ્ટમ | સિમેન્સ S7-1500, ટચ સ્ક્રીન કન્સોલ |
ઉત્પાદન ક્ષમતા
બ્લોક પ્રકાર | પરિમાણ (mm) | ચિત્રો | જથ્થો/ચક્ર | સાયકલ સમય | ઉત્પાદન ક્ષમતા (પ્રતિ 8 કલાક) |
હોલો બ્લોક | 400*200*200 | 15 | 15 સે | 28,800 પીસી | |
લંબચોરસ પેવર | 200*100*30 | 60 | 14 સે | 2,419m2 | |
લંબચોરસ પેવર (ફેસમિક્સ વિના) | 200*100*80 | 60 | 115 | 3,110m2 | |
કર્સ્ટોન | 150*1000*300 | 6 | 20 | 8,640 પીસી |
